WAN 綁定

說明如何在 OOS 設定 WAN 綁定 (WAN Binding),將不同 WAN 連線綁定至特定 VLAN,並設定 Active-Active 或 Active-Backup (Failover) 模式。

WAN 綁定 (WAN Binding)

WAN 綁定用來指定一個 VLAN 的流量要走哪條外部連線。WAN 是對外網路連線;VLAN 是本地網路中的邏輯群組。需要分配出口、同時使用多條線路,或準備備援線路時,可在此設定。

請先確認目標 VLAN 與可用 WAN 已建立。VLAN 1 可依需求選擇 Active-Active 負載分擔或 Active-Backup 故障切換;以下 VLAN 10、eth5、eth6、eth7 與行動網路介面僅為設定示例,請換成設備實際項目。套用變更可能中斷經由該 WAN 的連線,請先確認管理連線的路徑。

  • Active-Active:同時使用多條 WAN 分擔流量,實際分配方式依規則設定。
  • Active-Backup (Failover):優先使用第一順位 (1st WAN),其餘 WAN 待命;主連線不符合偵測條件時,再切換至備援。

Quick Setup 的主備 WAN 教學示範 VLAN 1 使用 Active-Backup;VLAN 1 也可依需求選擇 Active-Active 負載分擔。請依流量分配或備援需求選擇模式。


負載分擔(Active-Active)是同時使用多條線路;故障切換(Failover)是主線路有問題時改用備援;切回(Failback)則是主線路恢復後再回到主線路。

WAN 綁定設定步驟

  1. 前往 Networking > Forwarding > WAN Binding 頁面。
  2. 設定 VLAN 1 的 WAN 綁定:點擊 Action 欄位中的「Bind」圖示。
  3. 將 eth5 與 eth6 從 Available WAN 移動至 In Used WAN。
  4. 點擊「Apply」按鈕。
  5. 設定 VLAN 10 的 WAN 綁定:點擊 WAN Binding 欄位中的「Bind」圖示。
  6. 將 Mobile Network-internet 與 eth7 從 Available WAN 移動至 In Used WAN。
  7. 點擊「Apply」按鈕。

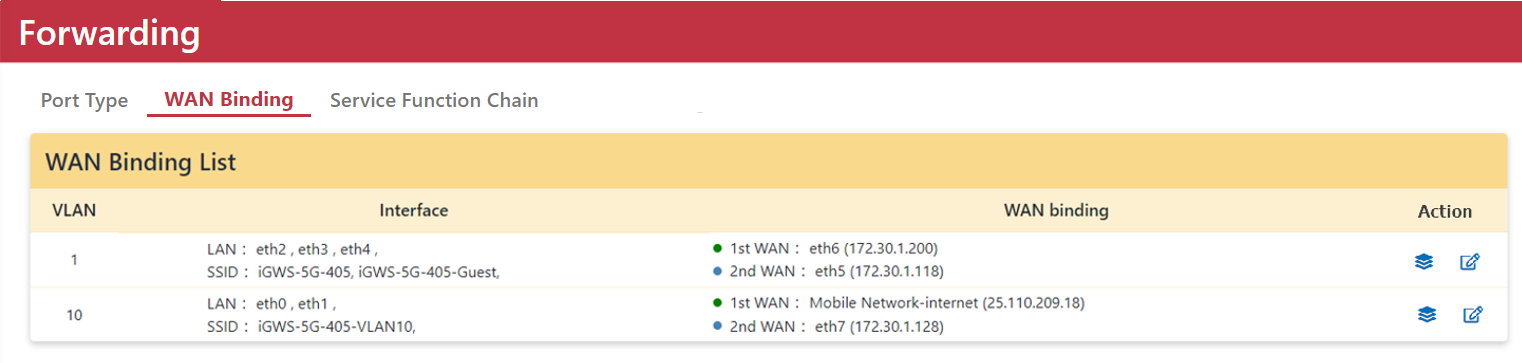

WAN 綁定設定介面


狀態圖示與運作模式說明

狀態圖示

圖示狀態說明
連線狀態圖示 (綠色)綠色已連線 WAN(Connected WAN)
待命狀態圖示 (藍色)藍色待命 WAN(Standby WAN)
載入狀態圖示 (灰色)灰色載入中(Loading WAN)
斷線狀態圖示 (紅色)紅色已斷線 WAN(Disconnected WAN)

動作欄位 (Action) 說明

若僅綁定一個 WAN,僅顯示「Bind」圖示;若綁定兩個或以上的 WAN,則同時顯示「Bind」與「Edit」圖示。

  • Multiple-Active 模式:點擊「Edit」圖示將顯示多主動規則表。預設所有流量均通過主 WAN,除非在 Multiple-Active 規則表中定義額外規則。在此模式下可啟用負載平衡,透過輪詢 (Round-robin) 機制自動為 LAN 流量選擇最適 WAN 路徑。
  • Active-Backup (Failover 模式):可設定 WAN 連線的優先順序。預設所有流量通過第一順位 WAN,當連線出現問題時,依預設順序容錯切換至備援 WAN。當主連線恢復正常後,亦可設定自動切回 (Failback)。

!NOTE 設定時,Active-Active 請核對流量分配規則;Active-Backup 請核對 WAN 優先順序與偵測條件。


修改 WAN 綁定優先順序(Failover 模式)

本例以行動網路為第一順位,並示範 Radio 偵測與其閾值。3G、1 second 及 Ping 目標並非所有環境都適用;請先由網路管理員確認偵測條件,再套用。

  1. 前往 Networking > Forwarding > WAN Binding 頁面。
  2. 點擊 Action 欄位中的「Edit」圖示。
  3. 將 Mobile Network-internet、eth7 與 eth5 移動至 In Used WAN。

編輯可用 WAN 列表

  1. 點擊「Apply」按鈕。

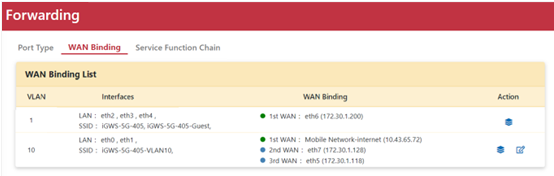

WAN 綁定頁面應用

  1. 再次點擊 Action 欄位中的「Edit」圖示。
  2. 設定優先順序:
    • 1st WAN:Mobile Network-internet
    • 2nd WAN:eth5
    • 3rd WAN:eth7
  3. 選擇偵測模式 (Detection Mode),例如選擇 Radio。
  4. 設定觸發閾值 (Threshold):
    • Radio:3G
    • Latency more than:1 second
    • Detection Period:1 second
  5. 勾選啟用連線復原切回 (Enable Failback)。
  6. 輸入 Ping 目標 IP 位址 (Ping Target IP)。
  7. 點擊「Apply」按鈕。

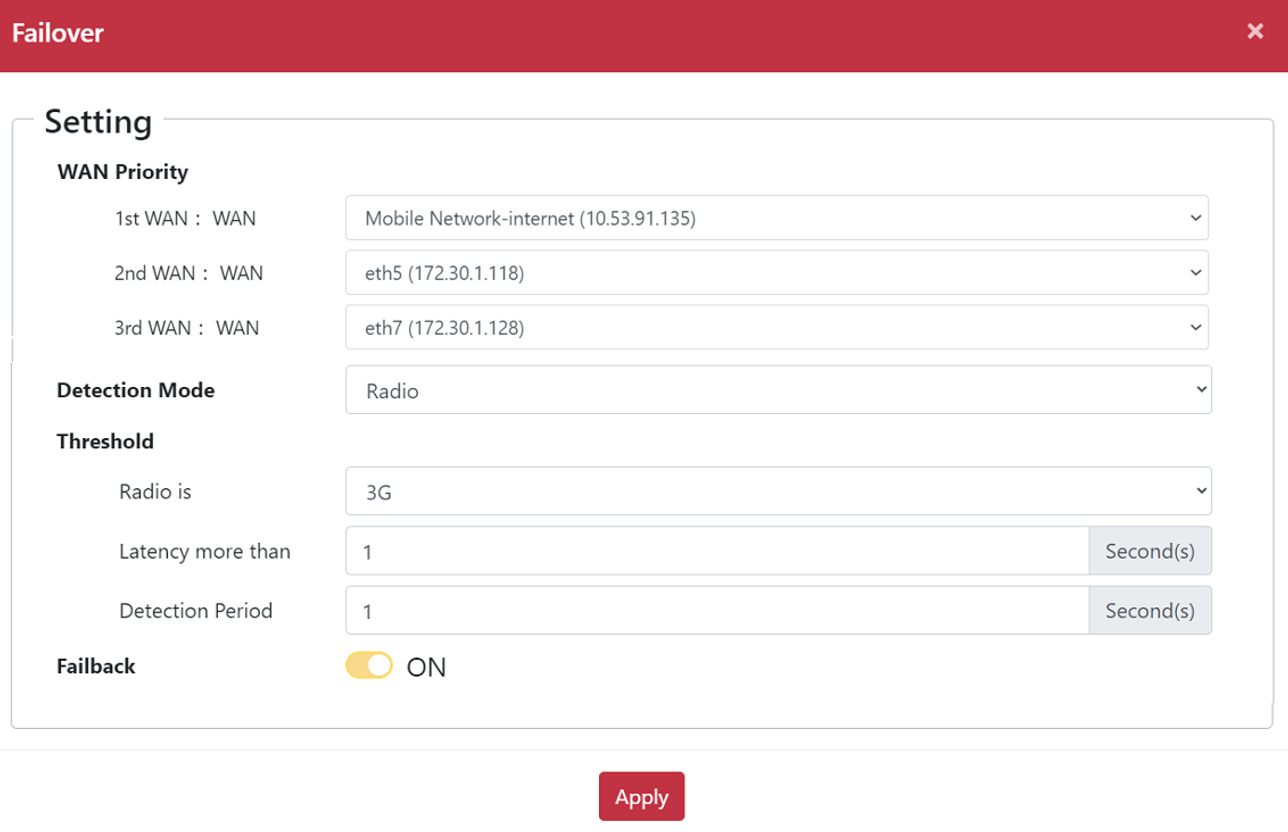

Failover 偵測模式與 Ping 目標設定

  1. 返回 Networking > Forwarding > WAN Binding List 列表,即可確認已建立的 WAN 綁定規則。

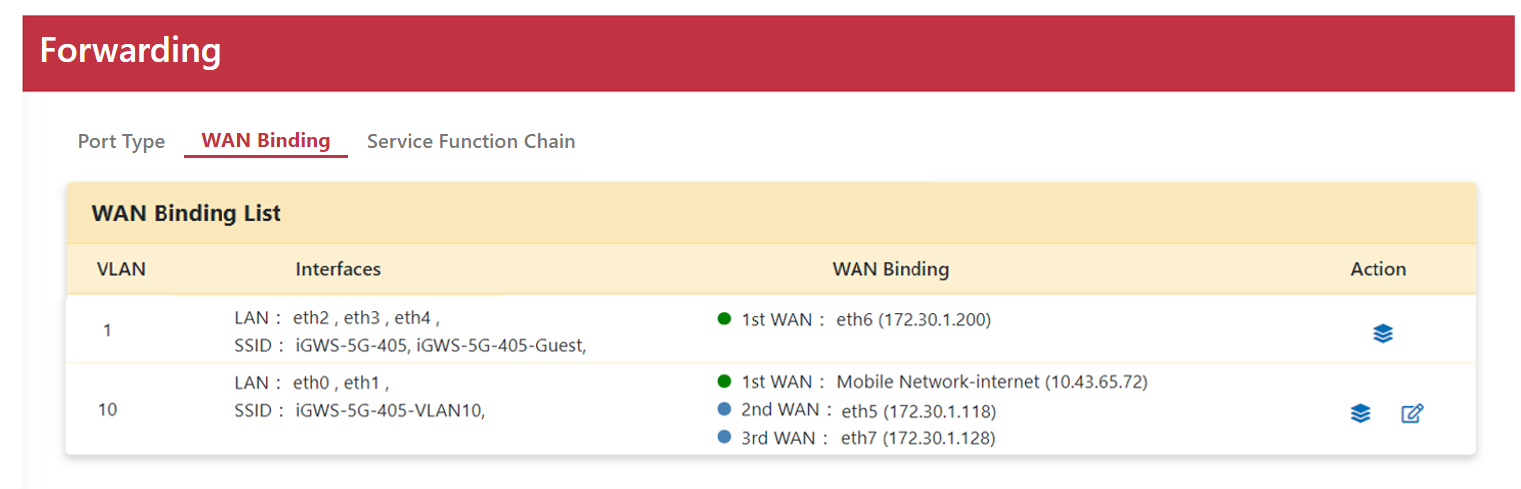

WAN 綁定規則清單表

確認清單中的 VLAN、WAN 成員與優先順序符合預期,再對照狀態圖示查看連線。藍色代表備援待命。若需測試切換,請安排可接受連線中斷的時段。
