iSCSI Initiator 發起者

OOS iSCSI Initiator 設定指南,包含目標伺服器探索 (Discovery)、IQN 連結、登入驗證及容器範本掛載。

iSCSI 是透過 TCP/IP 網路傳輸 SCSI 指令的通訊協定,可在儲存區域網路(SAN)中提供遠端區塊級儲存空間。iSCSI 可讓 OOS 透過網路使用遠端伺服器提供的儲存空間,像使用直接連接的硬碟一樣。OOS 是發起連線的 Initiator,提供儲存空間的一方稱為 Target。本章適用於要把遠端儲存裝置提供給容器使用的情境。

事前準備

請先由儲存伺服器管理者建立 Target,並提供伺服器 IP、埠號、Portal、IQN 與認證方式。Portal 是連線位址與埠號,IQN 是用來識別儲存目標的名稱。若使用 CHAP(身分驗證方式),也需向管理者取得對應認證資料。不要把圖片中的位址或名稱當成您的設定值。

iSCSI Initiator 設定步驟

  1. 確認遠端伺服器的 iSCSI Target 已建立,且 OOS 可連到該伺服器。
  2. 前往 系統設定 (Settings) > iSCSI Initiator 頁面。
  3. 點擊 Add 按鈕。
  4. 輸入 Name 並選擇認證模式 (Authentication mode)。
  5. 輸入 iSCSI Target 伺服器的 IP 與埠號,點擊 Discovery 按鈕以自動搜尋 Portal 與 IQN。

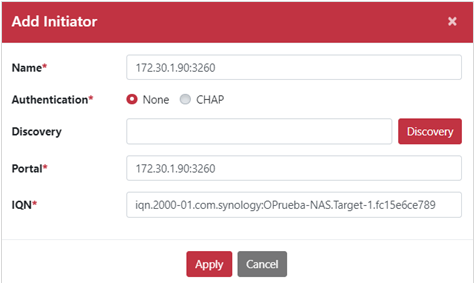

搜尋 iSCSI Target 與 Portal 設定畫面

  1. 選擇或輸入 Portal(格式為 IP:Port)。
  2. 選擇探索到的 IQN,或輸入管理者提供的目標 IQN。名稱格式如 iqn.YYYY-MM.com.reversed.domain[:optional_string];連接既有 Target 時,請勿自行另取名稱。
  3. 點擊 Add 按鈕將目標新增至清單。

新增 iSCSI Initiator 清單

  1. 點擊 Login 圖示進行連線。

點擊 Login 圖示連線

連線成功後,連線狀態燈號將轉為綠色。若仍未變綠,請先核對位址、埠號、IQN 與認證設定,再與儲存管理者確認目標是否可用。

iSCSI Initiator 連線成功狀態燈號

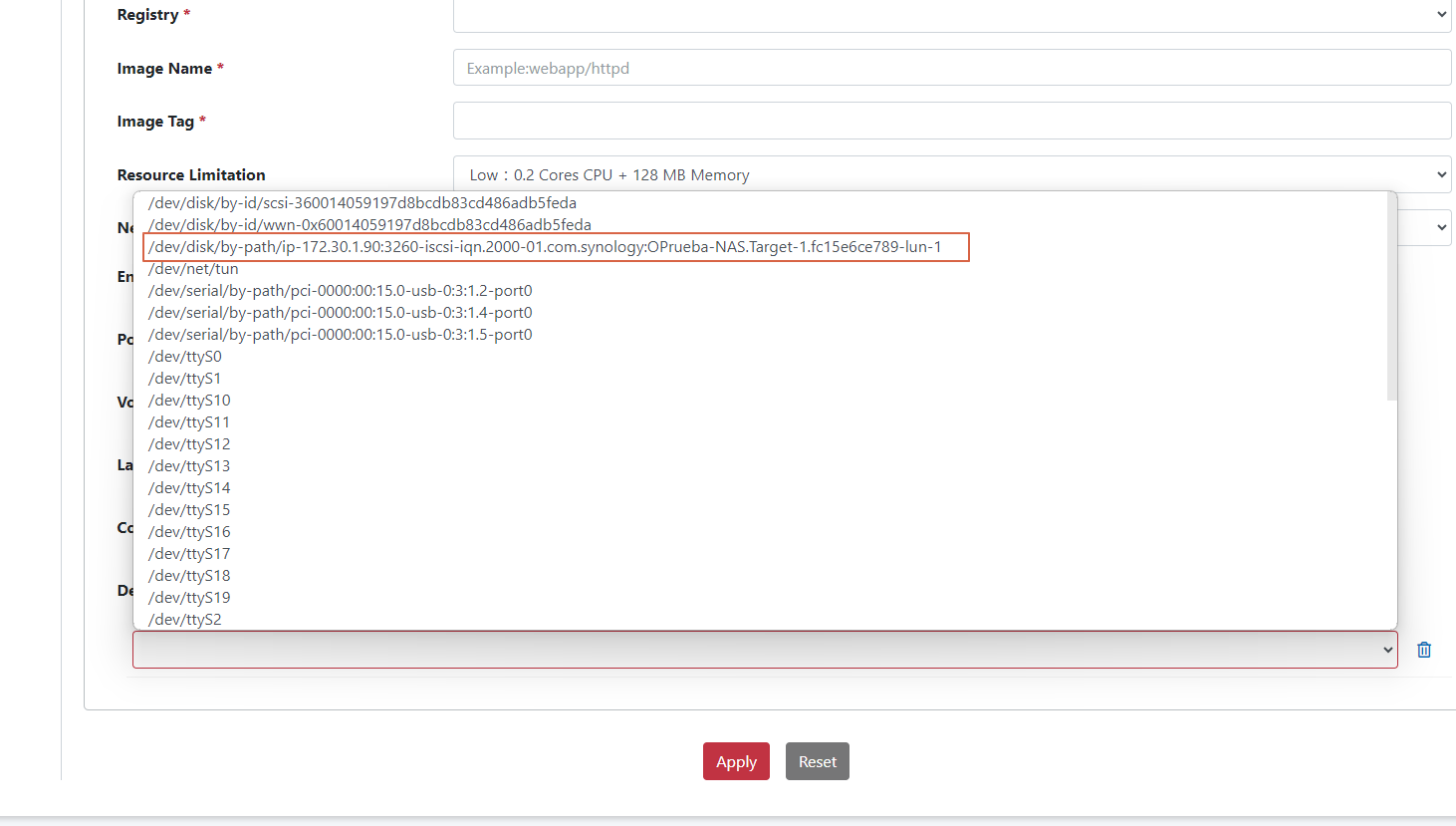

  1. 前往 應用程式 (Application) > 範本 (Template) > 容器 (Container) > 新增範本 (Add Template) 頁面。在 Add device 選項中,即可選取已連線的 iSCSI 裝置名稱。

於容器範本中選擇已連線的 iSCSI 裝置

完成後請確認容器範本的 Add device 能選到預期的裝置。選用前先向儲存管理者核對裝置對應的空間與用途,避免把資料寫入錯誤的儲存目標。

參數與名詞說明

項目名稱說明
iSCSI Initiator用戶端發起者裝置,用於存取遠端 iSCSI Target 上的儲存資源。
iSCSI Target伺服器端的儲存資源(例如硬碟或 LUN)。
CHAP (Challenge-Handshake Authentication Protocol)用於驗證 iSCSI Initiator 與 Target 身份的安全驗證協定。
Discovery搜尋並偵測目標 IP 上的 iSCSI Target 伺服器。
Portal存取 iSCSI Target 的網路介面或 IP:Port 組合。
IQN (iSCSI Qualified Name)網路上用於唯一識別 iSCSI 設備的合格名稱。
Device Name成功連線後顯示於 Application > Template > Container > Add Template 中 Add Device 欄位的裝置名稱。
