應用程式直接顯示輸出

說明如何透過 HDMI 或 VGA 埠將 Container 或 Hypervisor 應用程式畫面直接輸出至外接螢幕。

若要讓應用程式畫面顯示在設備直接連接的螢幕上,可設定直接顯示輸出。設備需具備 HDMI 或 VGA 影像連接埠;以下兩組操作皆以 HDMI 為例。

Container(容器) 是包裝程式與執行環境的方式;本例由瀏覽器容器開啟另一個容器的應用程式網頁。Hypervisor(虛擬機管理程式) 則用來執行虛擬機(VM),可將 VM 畫面輸出至螢幕。請依應用程式類型選擇下方步驟。

預設情況下,HDMI 上的 Chromium 瀏覽器容器會顯示 OOS 登入頁面。使用者可彈性變更 HDMI 輸出內容,以顯示指定的應用程式畫面。

開始前,請準備可連接設備 HDMI 埠的螢幕,並確認要顯示的應用程式。以下應用程式名稱、位址與連接埠為本文範例;設定時請使用應用程式提供的服務網址與埠號。


Container:以瀏覽器顯示應用程式網頁

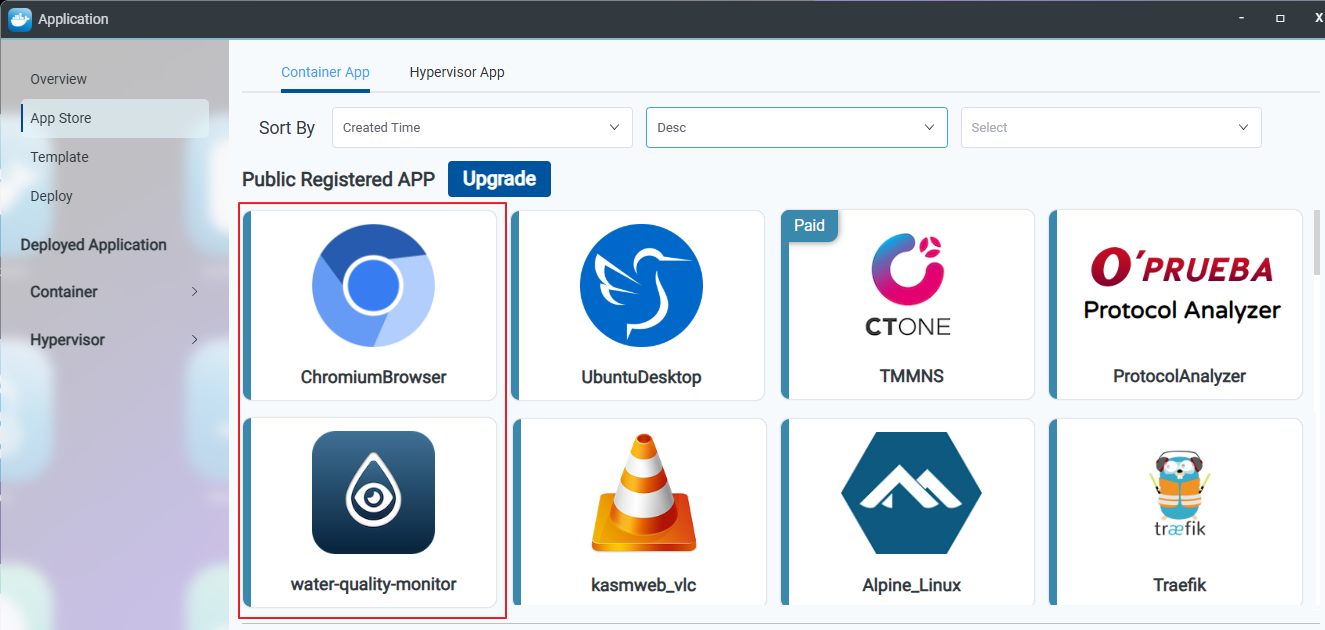

  1. 從 Controller 或 App Store 部署 ChromiumBrowser 與 water-quality-monitor(水質監測)容器應用程式。

部署 ChromiumBrowser 與水質監測 Container 應用程式

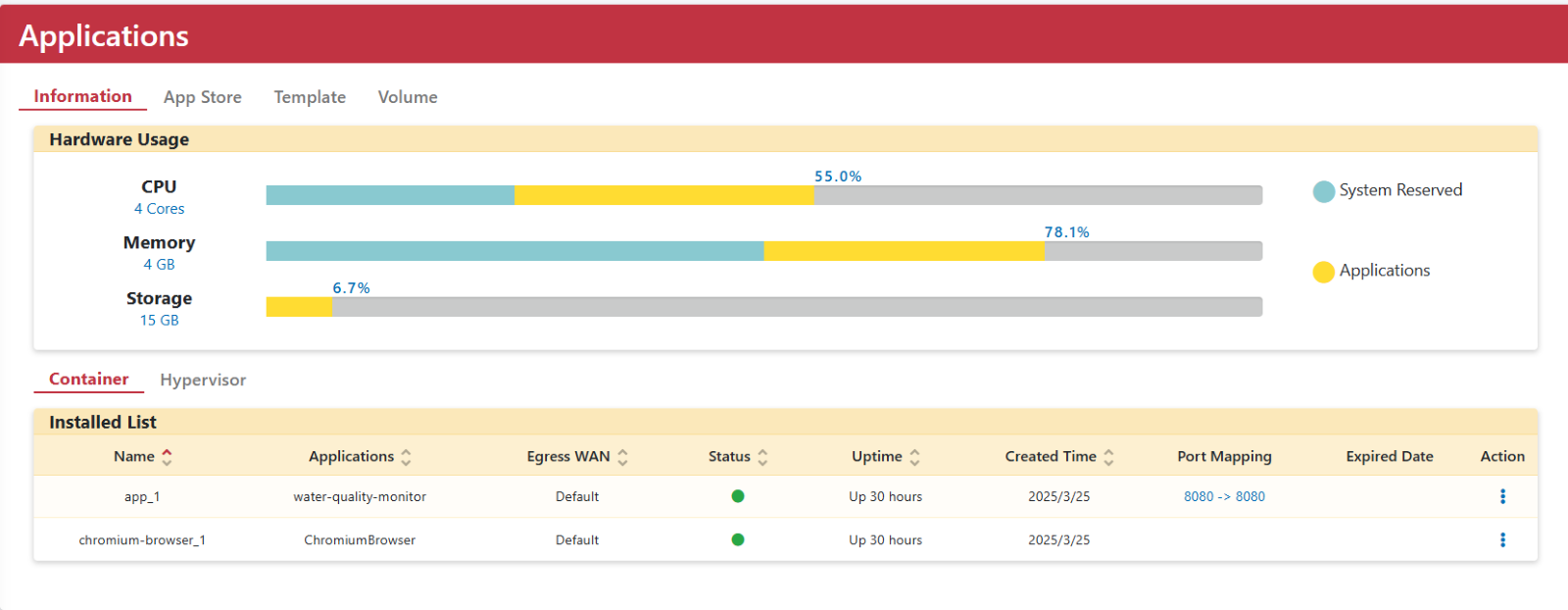

  1. 前往 Application > Information 頁面,切換至 Container 標籤,在 water-quality-monitor 容器的 Action 欄位中點擊 Edit。

編輯水質監測 Container 設定

  1. 確認容器的連接埠對映。Port(連接埠) 是服務使用的號碼;附圖中 Public Port 與 Private Port 都是 8080。請記下實際設定,供下一步填寫網址。

確認 Container 通訊埠設定

  1. 返回 Application > Information 頁面,在 ChromiumBrowser 容器的 Action 欄位中點擊 Edit。
  2. 在 Environment Variables(環境變數,傳給程式的設定值)中找到 SERVICEURL。這是瀏覽器要開啟的網址;原範例使用 http://172.17.0.1:8080,其中 :8080 指定連接埠。請依應用程式提供的服務網址填寫完整位址,連接埠使用步驟 3 核對的數值。

修改 ChromiumBrowser 的 SERVICEURL 環境變數

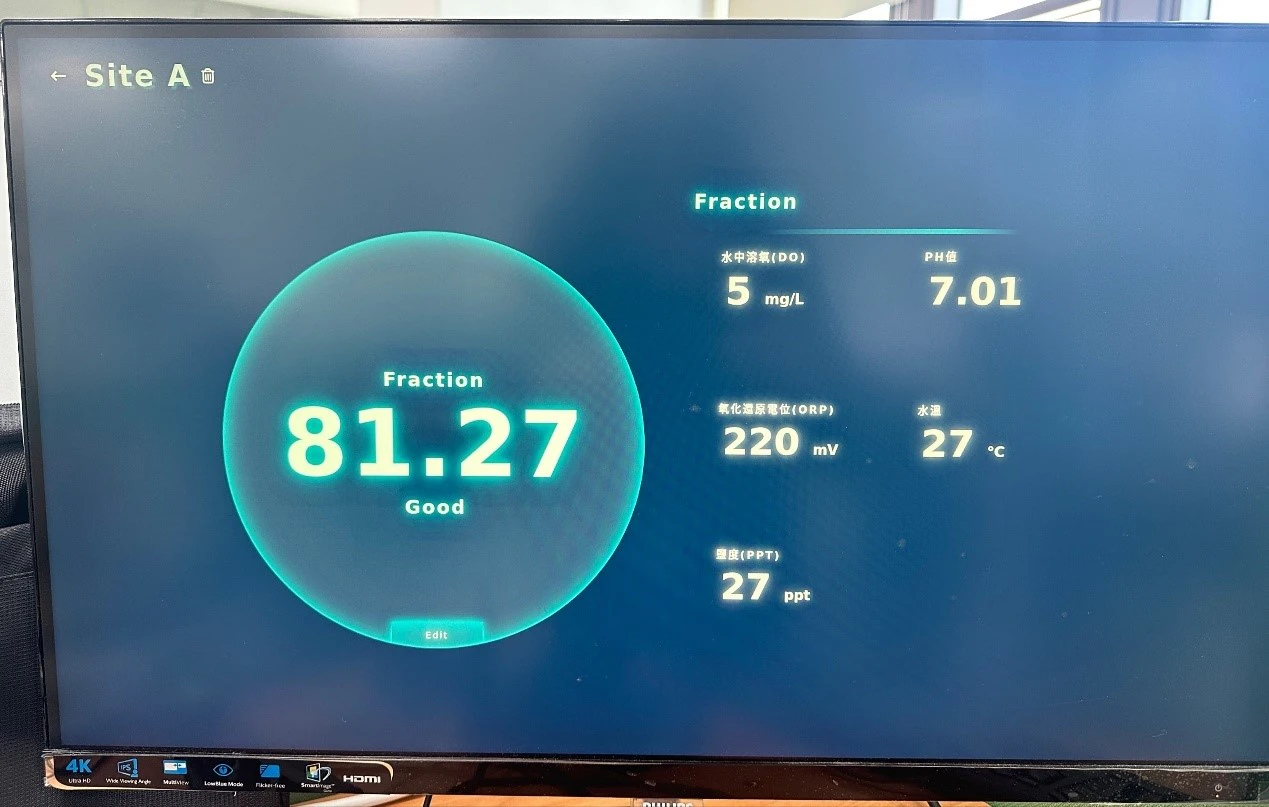

  1. 點擊 Apply 按鈕。設定完成後,將外接螢幕連接至裝置的 HDMI 埠即可同步顯示該應用程式畫面。

HDMI 外接螢幕顯示畫面效果

確認螢幕顯示的是目標應用程式,而非原本的 OOS 登入頁面。若仍未顯示,先核對應用程式狀態、連接埠與 SERVICEURL,再檢查 HDMI 連接。


Hypervisor:顯示虛擬機畫面

先建立要顯示的虛擬機(VM)。以下使用 OOS 的網頁設定介面(GUI,以選單與欄位操作的介面),不需要輸入命令列指令。

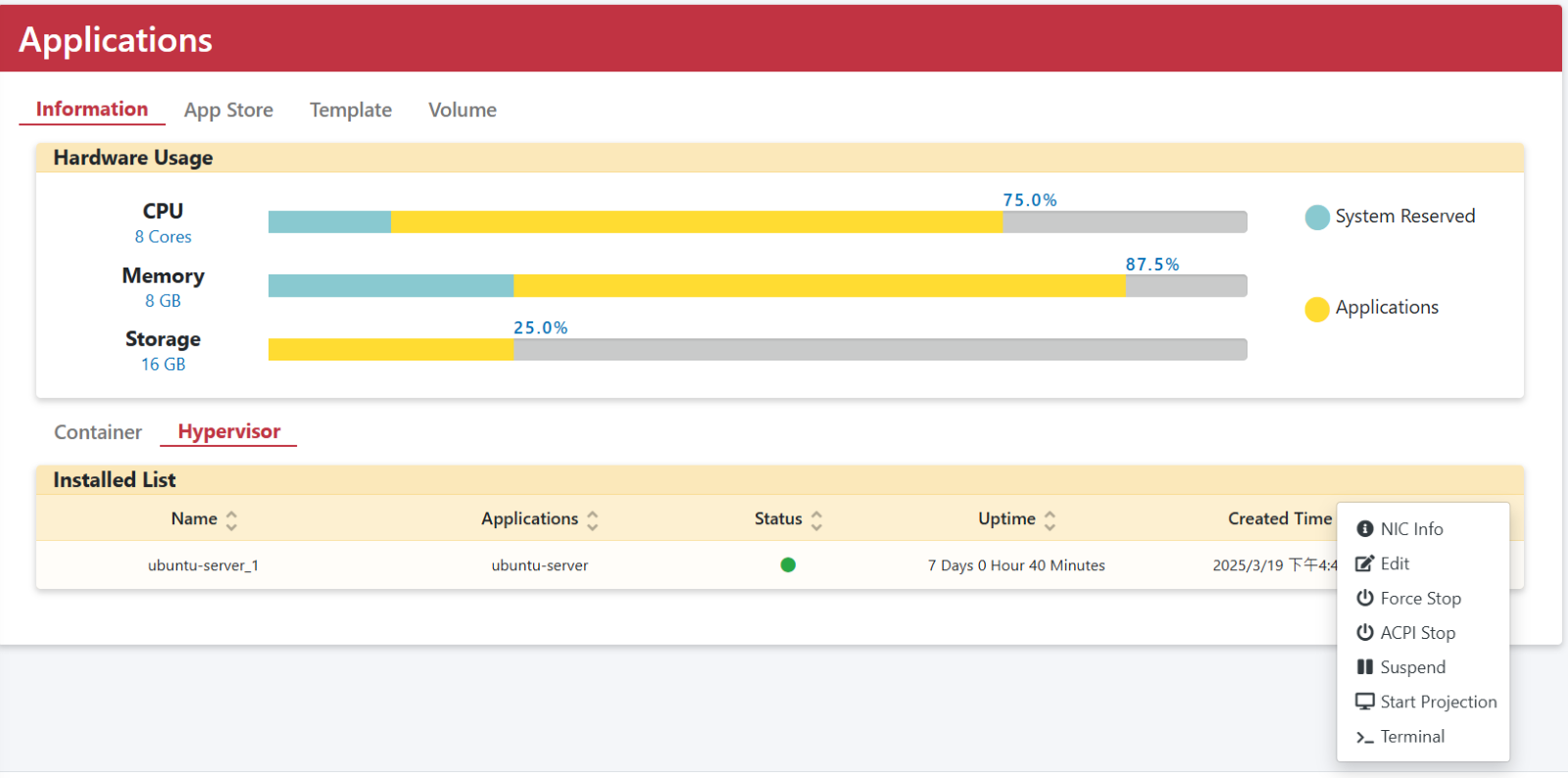

  1. 前往 Application > Information 頁面,切換至 Hypervisor 標籤,在目標虛擬機(例如 ubuntu-server)的 Action 欄位點擊 Edit。

編輯 Hypervisor ubuntu-server 設定

  1. 勾選 Start Projection(開始投影),將螢幕連接至裝置的 HDMI 埠即可直接投影應用程式畫面。

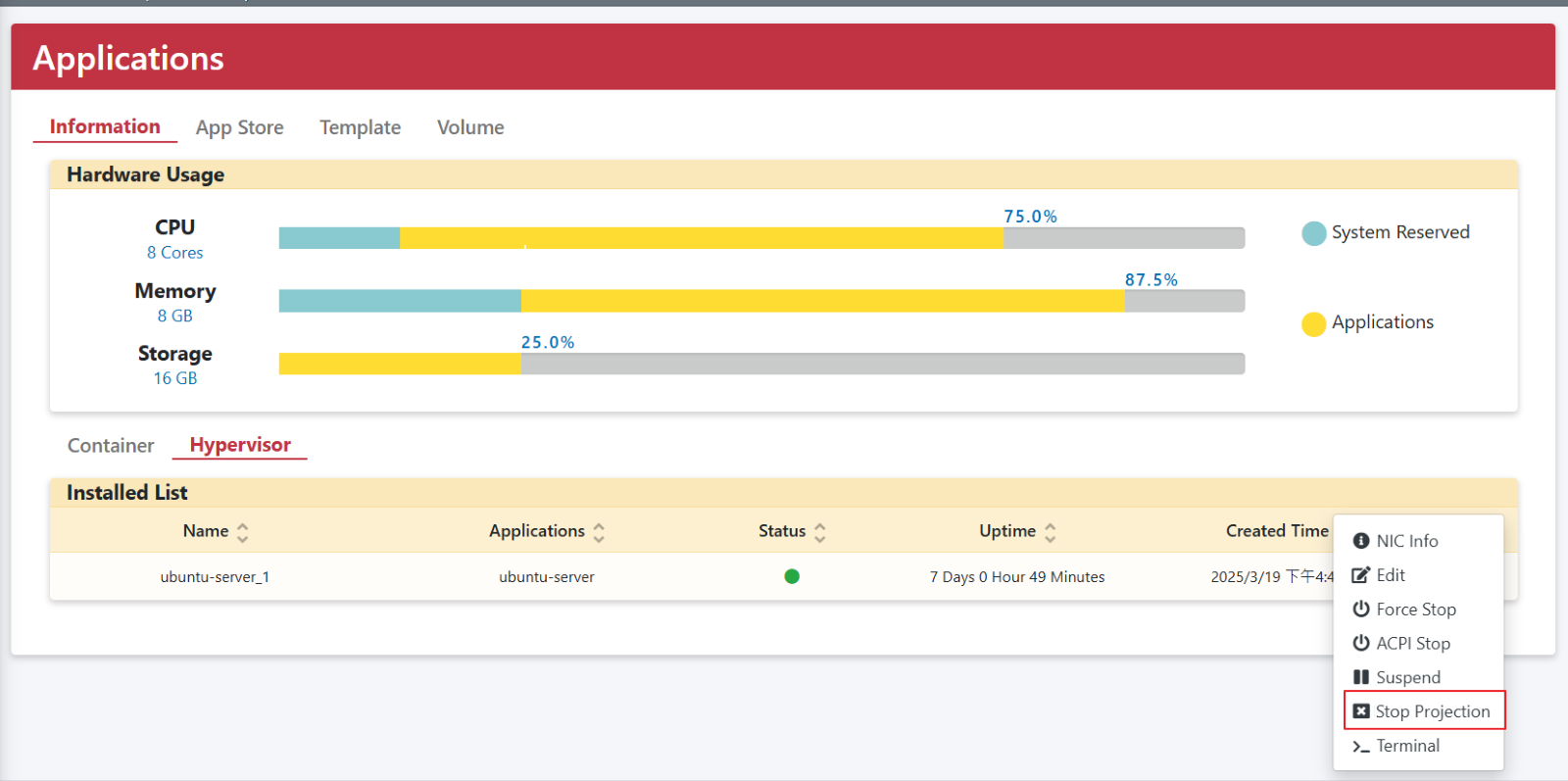

若要停止投影,可前往 Application > Information > Hypervisor 頁面,在 ubuntu-server 的 Action 欄位選擇 Edit 並取消勾選 Start Projection(或選擇 Stop Projection)以停止輸出。

開啟投影 Start Projection 設定畫面

啟用後,確認外接螢幕顯示目標 VM 的畫面;停止投影後,確認該 VM 的投影已停止。停止投影是停止畫面輸出,不要將此操作當成已執行 Stop 停止虛擬機。
