雙活 WAN

雙活 WAN 設定指南

雙活 WAN(Active-Active/Multiple-Active WAN)讓多條對外連線同時運作,並透過規則指定流量使用哪一條。本例在 VLAN 1 使用兩個行動網路 APN,另在 VLAN 10 示範主備 WAN,兩者用途不同。

操作前準備

APN 是行動網路用來指定連線服務的名稱;VLAN 是邏輯上分開的區域網路。請先向行動網路或核心網路管理者確認可同時使用兩個 APN,並取得 SA 設定檔、APN 名稱與必要的認證資料。

本例的 CallBox、ims、internet1、IP 位址、埠號及規則都屬於示範環境。實際設定請使用管理者提供的值;VLAN 10 與對應 WAN 也應事先存在。若尚未建立 VLAN,可先參閱主備 WAN 範例。改動連線前請記下目前設定,並安排可暫停連線的時間。

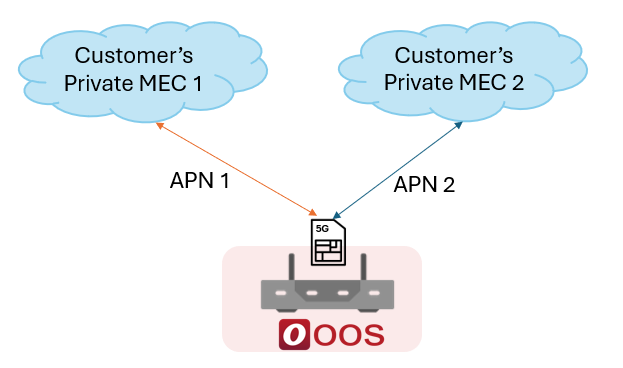

雙活 WAN 架構拓撲圖

!NOTE 同時啟用多個 APN 需要核心網路支援多 APN 設定。

1. APN 編輯

  1. 前往 網絡 > 行動網路 頁面。
  2. 點擊 設定 按鈕,開啟「設定」對話方塊。
  3. 前往 APN 編輯 頁面。
  4. 在「快速選擇」下拉選單中選擇 Not Select。
  5. 在「Profile」下拉選單中選擇 SA。
  6. 輸入設定檔名稱 (Field Name),本例為 CallBox。
  7. 點擊 Add APN 新增 APN 列;本例分別建立 internet1 與 ims 兩列。
  8. 輸入 APN 名稱 (APN Name)。
  9. 輸入使用者名稱(若需要)。
  10. 輸入密碼(若需要)。
  11. 輸入驗證類型(若需要)。
  12. 點擊 新增 按鈕。

設定檔將儲存於「快速選擇」下拉選單中。

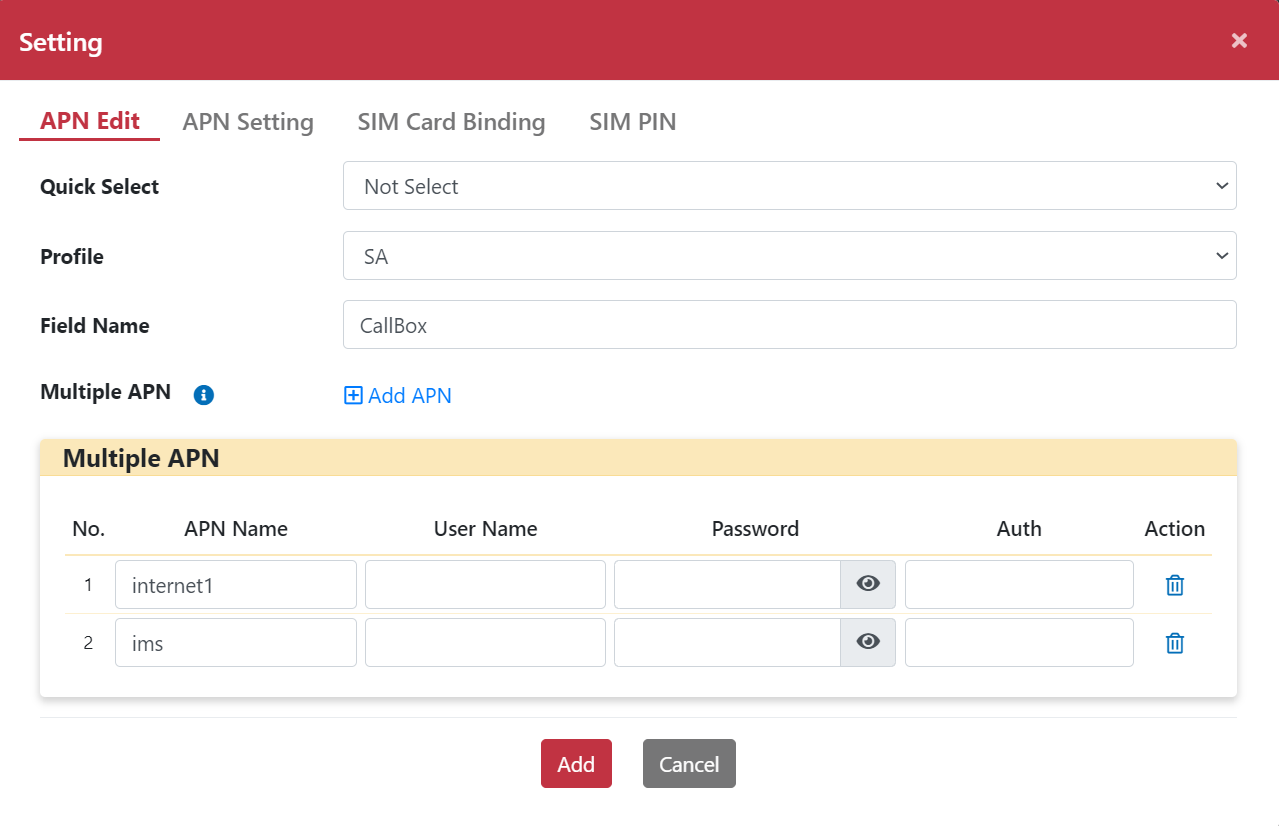

APN 編輯設定介面

2. APN 設定

  1. 前往 APN 設定 頁面。
  2. 在「快速選擇」下拉選單中選擇剛建立的設定檔(本例為 CallBox)。
  3. 點擊 套用 按鈕。

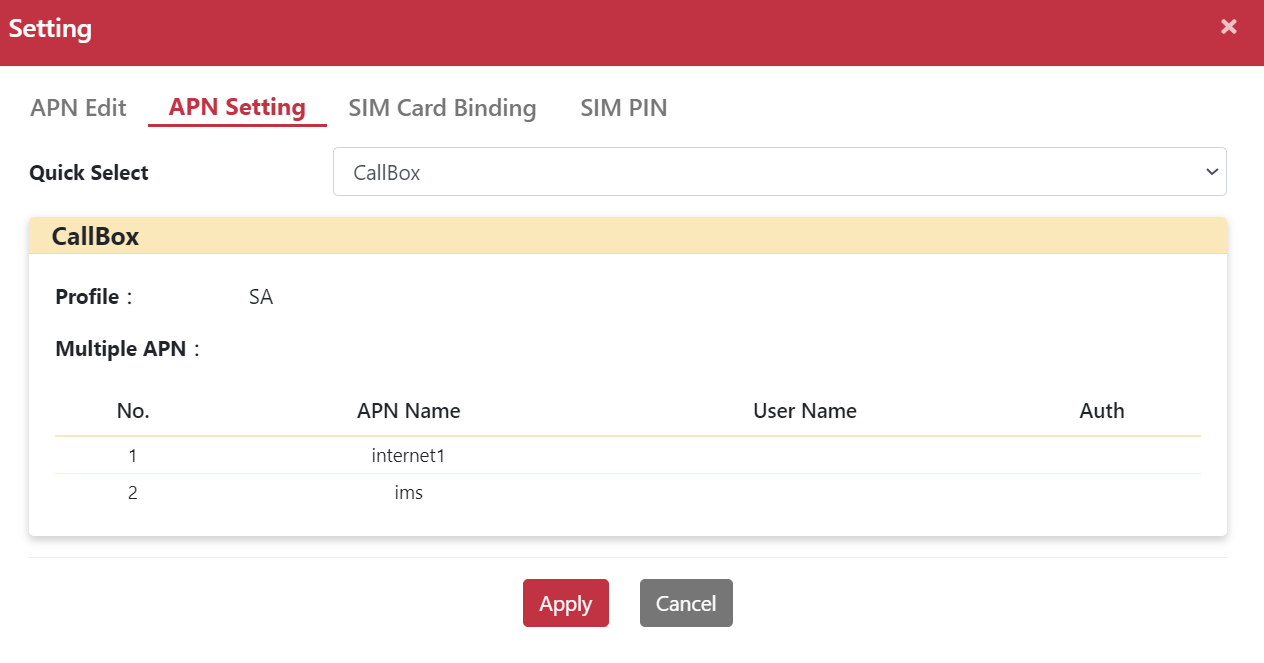

APN 設定選擇介面

3. 確認行動網路取得 IP 位址

  1. 前往 網絡 > 行動網路 頁面。
  2. 檢查詳細資訊,確認是否已成功取得 IP 位址。

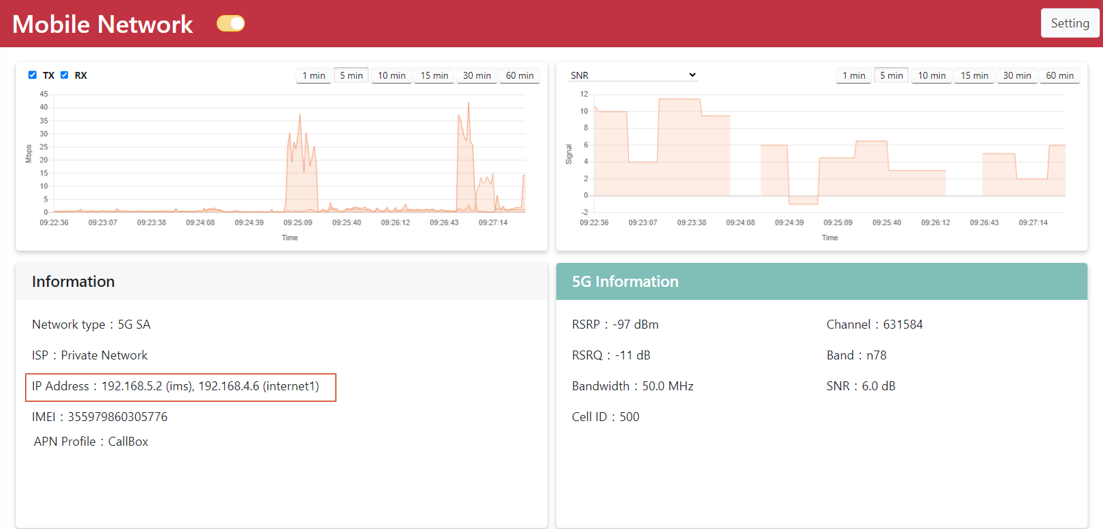

行動網路 IP 位址確認畫面

4. WAN 綁定與 VLAN 設定

  1. 前往 網絡 > 轉發 > WAN 綁定 頁面。
  2. 點擊 VLAN 10 的 綁定 按鈕,開啟「WAN 綁定」對話方塊。
  3. 將 eth2 172.30.1.236 與 Wi-Fi 172.30.1.148 從可用 WAN (Available WAN) 移至使用中 WAN (In Used WAN)。

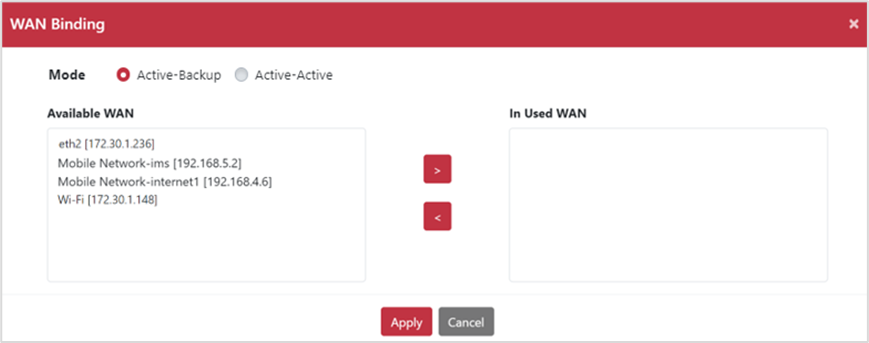

VLAN 10 WAN 綁定選擇對話方塊

  1. 選擇 Active-Backup 模式(主備模式)。
  2. 點擊 套用 按鈕。

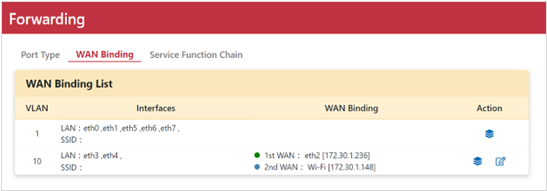

VLAN 10 模式設定介面

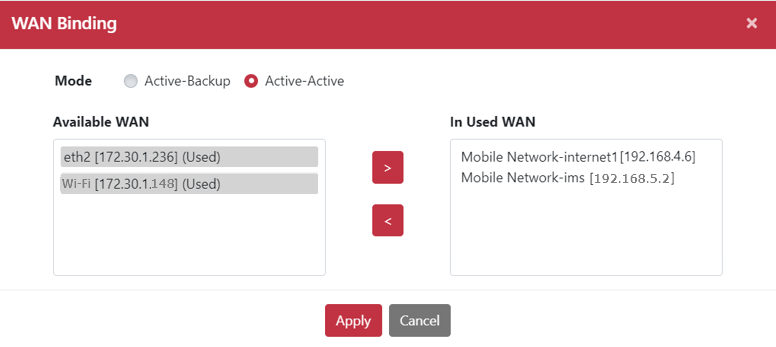

  1. 點擊 VLAN 1 的 綁定 按鈕,開啟「WAN 綁定」對話方塊。
  2. 將 Mobile Network-ims 192.168.5.2 與 Mobile Network-internet1 192.168.4.6 從可用 WAN 移至使用中 WAN。
  3. 選擇 Active-Active 模式(雙活/多主模式)。
  4. 點擊 套用 按鈕。

VLAN 1 雙活 WAN 綁定設定介面

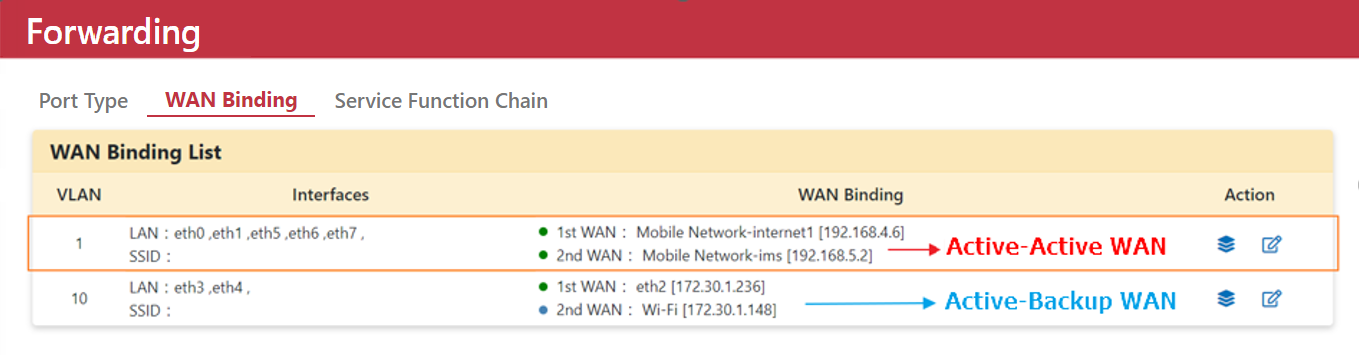

下圖顯示 VLAN 1 與 VLAN 10 的 WAN 連線狀態。在 VLAN 1 中,有兩個綠燈標示的活躍 WAN 連線,表示兩者同時運作中,即為多主/雙活 WAN (Multiple-Active WAN)。在 VLAN 10 中,有一個綠燈標示的活躍 WAN 連線,以及另一個藍燈標示的 WAN 連線,作為主要連線中斷時的備援。

VLAN 1 與 VLAN 10 網路狀態示意圖

5. 設定多主/雙活規則

  1. 前往 網絡 > 轉發 > WAN 綁定 頁面。
  2. 點擊 編輯 按鈕,開啟「Multiple Active」對話方塊。
  3. 在「Primary WAN」下拉選單中選擇 Mobile Network-ims。

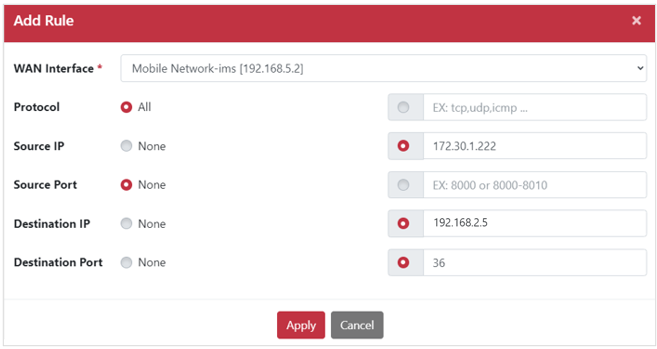

  4. 點擊 新增 按鈕,開啟「Add Rule」對話方塊。
  5. 在「WAN Interface」下拉選單中選擇 Mobile Network-ims。
  6. 設定來源 IP (Source IP),即發出流量的設備位址;本例為 172.30.1.222。
  7. 設定目的 IP (Destination IP),即要連到的設備位址;本例為 192.168.2.5。
  8. 設定目的埠 (Destination Port),即目標服務使用的埠號;本例為 36。
  9. 點擊 套用 按鈕。

新增多主規則對話方塊

!NOTE 除了符合「多主規則 (Multiple Active Rule)」表格的流量外,所有流量均會通過主要 WAN (Primary WAN)。 若變更主要 WAN 介面,請點擊「套用」按鈕以使設定生效。

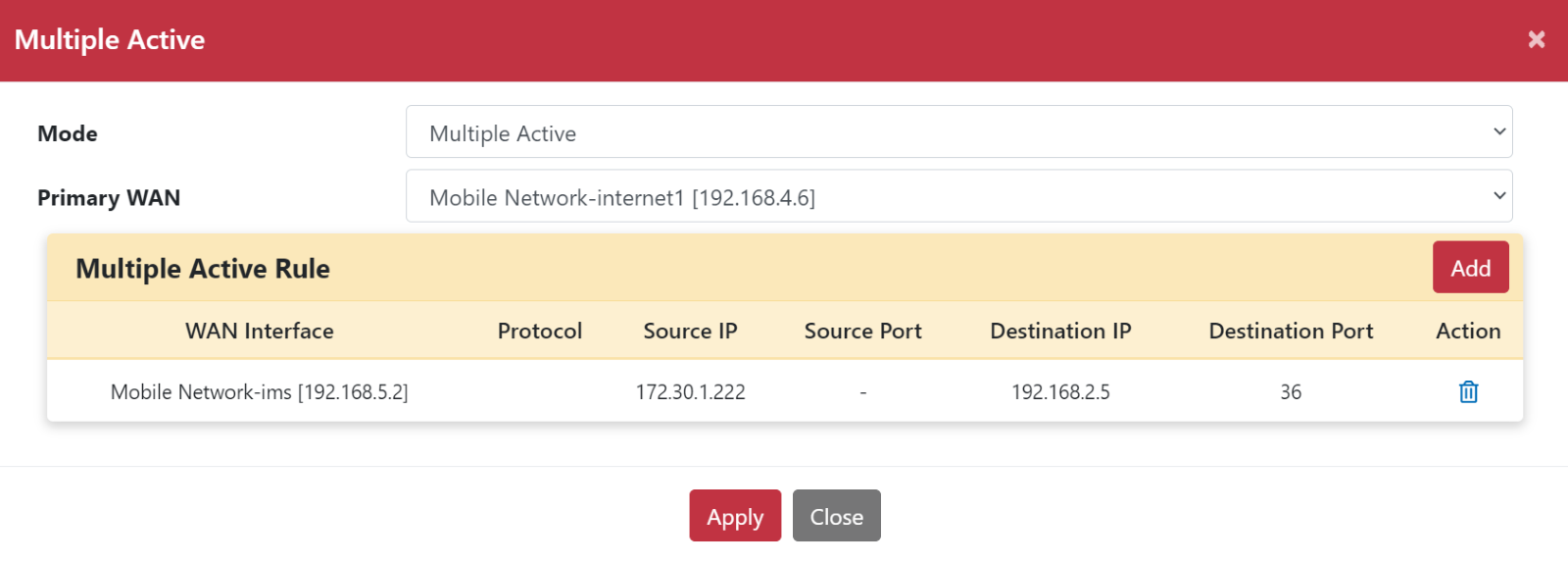

多主規則套用介面

確認結果

  1. 核對 VLAN 1 顯示兩條綠色的活躍 WAN,並確認 Primary WAN 與 Multiple Active Rule 表格符合原先規劃。
  2. 從規則指定的來源設備測試目的服務;同時確認一般用戶端仍能使用預期的服務。
  3. 若沒有取得行動網路 IP,先回到 APN 設定排查;若已取得 IP 卻無法使用服務,再檢查 VLAN、WAN 綁定與規則條件。

如需進一步檢查流量路徑,請將規則、測試來源與目的資訊提供給網路管理者。
